Кабель ПСУ-180: назначение, характеристики и сфера применения

Расшифровка обозначения

• П — провод;

• С — стеклополимерная изоляция (композитный материал на основе стекловолокна и полимерных связующих);

• У — усиленная конструкция (повышенная механическая прочность);

• 180 — максимальная рабочая температура в градусах Цельсия (180∘C).

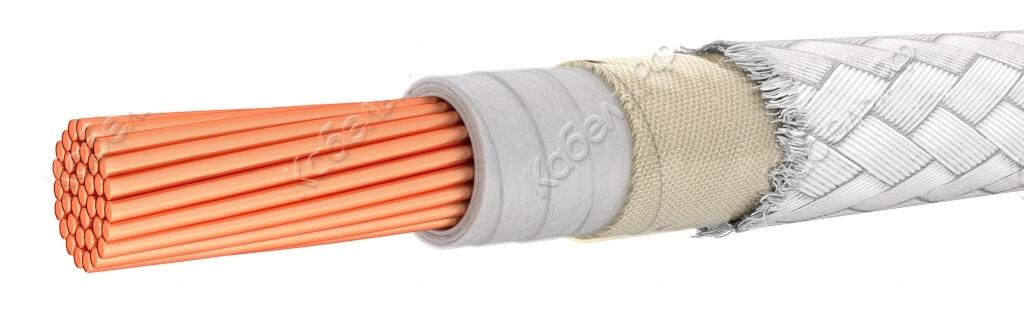

Конструкция

Типичная структура кабеля ПСУ-180 включает следующие слои (от внутреннего к внешнему):

1. Токопроводящая жила. Выполнена из медных проволок (может быть однопроволочной или многопроволочной). Обеспечивает хорошую электропроводность.

2. Изоляция. Двухслойная стеклополимерная обмотка. Стекловолокно придаёт термостойкость, а полимерное связующее — гибкость и герметичность.

3. Защитная оболочка. Дополнительный слой стеклонити, иногда пропитанный термостойким лаком. Защищает от механических повреждений и воздействия агрессивных сред.

Основные технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50 Гц) или 1000 В постоянного тока.

• Диапазон рабочих температур: от −60∘C до +180∘C. Кратковременно выдерживает до +200∘C.

• Сечение жилы: от 0,75 мм2 до 6 мм2 (в зависимости от модификации).

• Минимальный радиус изгиба: не менее 5 наружных диаметров кабеля.

• Электрическая прочность изоляции: не менее 2,5 кВ (испытательное напряжение).

• Сопротивление изоляции: не менее 10 МОм⋅км при +20∘C.

• Срок службы: не менее 15 лет при соблюдении условий эксплуатации.

Ключевые преимущества

• Термостойкость. Сохраняет работоспособность при экстремальных температурах, что критично для промышленных применений.

• Огнестойкость. Стеклополимерная изоляция не поддерживает горение.

• Механическая прочность. Устойчив к вибрациям, истиранию и изгибам.

• Химическая стойкость. Не подвержен воздействию масел, бензина, слабых кислот и щелочей.

• Долговечность. Благодаря качественным материалам имеет длительный срок службы даже в жёстких условиях.

Область применения

Кабель ПСУ-180 используется там, где требуется надёжная передача электроэнергии в условиях высоких температур и сложных эксплуатационных факторов:

• Промышленные печи и сушильные камеры. Подключение нагревательных элементов, датчиков температуры.

• Металлургическое производство. Монтаж в цехах с высокими температурами, вблизи доменных печей.

• Энергетика. Прокладка в трансформаторных подстанциях, котельных.

• Транспорт. Электрооборудование локомотивов, трамваев, метро, где возможны вибрации и нагрев.

• Авиационная и военная техника. Бортовые сети, требующие высокой надёжности.

• Нефтегазовая отрасль. Кабели для датчиков и систем управления в зонах с агрессивными средами.

Правила монтажа и эксплуатации

Чтобы обеспечить долгий срок службы кабеля ПСУ-180, важно соблюдать следующие рекомендации:

1. Подготовка. Перед монтажом проверьте кабель на отсутствие повреждений изоляции.

2. Прокладка. Избегайте резких перегибов — радиус изгиба должен быть не менее 5 диаметров. При прокладке на открытом воздухе защитите кабель от прямого солнечного излучения.

3. Заземление. При использовании в силовых цепях обеспечьте надёжное заземление металлических элементов конструкции.

4. Соединения. Используйте клеммники или пайку с последующей изоляцией термостойкими материалами (например, стеклолентой).

5. Эксплуатация. Регулярно проверяйте состояние изоляции, особенно в местах изгибов и соединений. Не допускайте контакта с концентрированными кислотами или щелочами.

Аналоги и альтернативы

Прямых аналогов с идентичным обозначением немного, но близкие по характеристикам кабели:

• ПМТК — термостойкий провод с кремнийорганической изоляцией (рабочая температура до +200∘C).

• РКГМ — гибкий термостойкий кабель с изоляцией из кремнийорганической резины (до +180∘C).

• ПНБС — нагревательный кабель с медной жилой и изоляцией из стеклонити (до +150∘C).

Заключение

Кабель ПСУ-180 — это надёжное решение для задач, где критичны термостойкость и долговечность. Его конструкция и материалы обеспечивают стабильную работу в экстремальных условиях, что делает его востребованным в промышленности, энергетике и транспорте. При правильном монтаже и эксплуатации он прослужит долгие годы, минимизируя риски аварий и простоев оборудования.
