- Описание
Цена на реле импульсное (бистабильное) указана без НДС.
Предназначено для управления одной нагрузкой, включение/выключение освещения, электроустановки и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой. Таймер времени реле обеспечивает выключение нагрузки через настраиваемый интервал времени в диапазоне от 1 до 15 минут.
Особенности:
- таймер времени с настраиваемой задержкой выключения в интервале от 1 до 15 минут;
- нет памяти контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 16 А, кратковременная коммутация нагрузки с большим пусковым током (120A/20ms).
Область применения:
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д., либо управление включением/выключением электроустановки, где требуется задержка выключения в пределах определенного интервала времени.
Принцип работы:

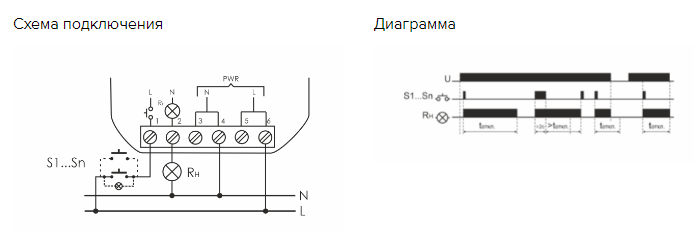

Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Выключение нагрузки произойдёт после очередного замыкания одного из выключателей, либо по окончании времени выключения, установленного переключателем на корпусе реле в интервале от 1 до 15 минут. Удерживание в нажатом состоянии выключателя более 2-х секунд включит реле в режим работы без таймера времени выключения, нагрузка будет включена постоянно до очередного нажатия выключателя.
Технические характеристики:

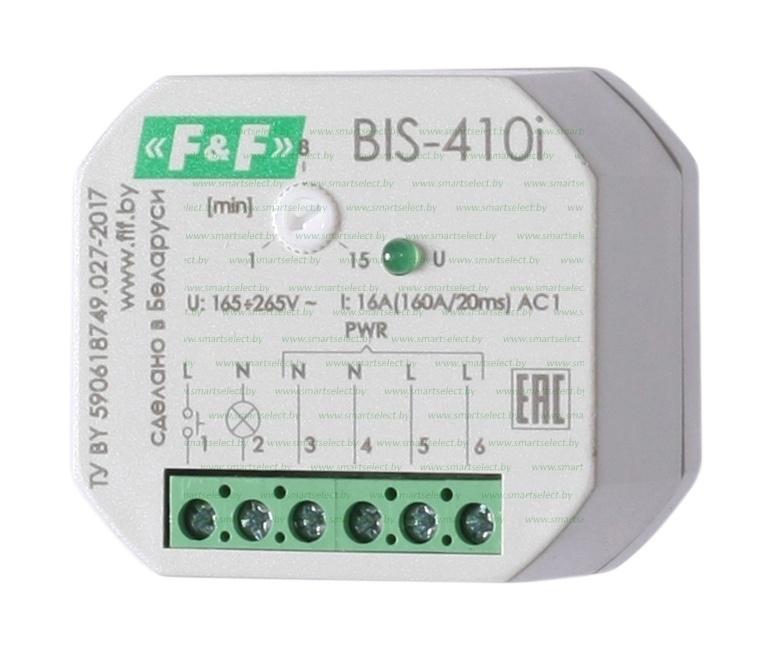

| Артикул | EA01.005.016 |
| Код ETIM | EC000188 |
| Напряжение питания, В | 165-265 АС |
| Максимальный коммутируемый ток, А (AC-1) | 16 (120 А/20 мс) |
| Контакт | 1NO |
| Количество каналов | одноканальное |
| Максимальная мощность нагрузки | см. табл. 1 Руководства |
| Напряжение управления | 185-265 В AC |
| Ток управляющего контакта | <5 мА |
| Память состояния контактов | нет |
| Задержка отключения (регулируемая) | 1-15 мин |
| Индикация включения питания | зеленый светодиод |
| Потребляемая мощность | 0,7 Вт |
| Диапазон рабочих температур | от -25 до +50°С |
| Коммутационная износостойкость | >100000 циклов |
| Степень защиты | IP20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ) | 48х43х25 мм |
| Тип корпуса | PDTN |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения | 0,4 Нм |
| Масса | 0,047 кг |
| Монтаж | в монтажную коробку |
